航空航天技術是高度綜合的現代科學技術，也是國家最高工業水平的體現之一。航空航天器在運行過程中需克服重力，且在高溫、高速等復雜環境中服役，因此，該領域部件的輕質化要求非常高。鈦合金具有高比強度、低密度的優點，可在室溫到中高溫環境服役，是航空航天零件應用的重要材料[1–2]。飛機 / 直升機的各類框、梁、機翼壁板、槳轂等[3]，現役航空發動機的風扇 / 壓氣機轉定子、壓氣機機匣、中介機匣等[4–5]，航天用容器[6]、承力結構、緊固件[7]等采用鈦合金材料制造，可謂應用廣泛。與此同時，相比結構鋼或鎳基高溫合金，鈦合金也存在硬度低、耐磨性差、高溫氧化抗力差等問題，表面應力集中敏感導致的機械疲勞問題（后簡稱疲勞）也較突出。綜合來說，航空航天領域的鈦合金零件長壽命高可靠服役需要克服 3 大問題——磨損、腐蝕和疲勞。

3大問題均為表面工程問題。為此，基于鈦合金材料，國內外學術與工業領域開展了大量表面工程技術的基礎和應用研究，目的是提高鈦合金材料及零件的耐磨性、抗氧化性和疲勞抗力，最終實現涂層在鈦合金零件的可靠應用。以下將分節對 3大類航空航天鈦合金表面工程技術研究進展進行逐一探討。實際上，鈦合金還具備良好的生物相容性，被應用于醫學植入物，這方面表面工程技術研究不在本研究討論之列。特殊地，航空發動機鈦合金葉片 / 機匣定轉子摩擦部位還可能涂覆封嚴涂層，以保證氣流密閉性提高氣動效率，這是發動機單一部位的使用需求，本研究不專門論述。

1 、鈦合金耐磨損涂層

鈦合金硬度低、耐磨性較差是工業界共識，然而，為輕量化和耐室溫腐蝕的需求，鈦合金零件較多地應用于可能發生摩擦磨損的環境下，比較典型的應用為鈦合金起落架活塞桿[8]。工業界采用各種手段將硬質涂層鍍覆在鈦合金表面，形成“硬殼軟芯”結構，同時滿足耐磨和受載的需求。

1.1 沉積、噴涂涂層

采用物理方法在較軟的鈦合金表面制備硬質涂層，是國內外工程界公認的耐磨方法。Hong 等[9] 利用電火花沉積技術在鈦合金 TC11 表面鍍覆 TiN 涂層，通過厚度、TiN 含量和空隙率等分析了工藝參數對涂層微觀結構和耐磨性的影響，獲得了優化沉積工藝和涂層磨損失效機制。

在 TC4 基體表面，曹鑫等[10] 采用物理氣相沉積的方法制備了 TiN/Ti 梯度涂層，分析了梯度涂層結構在沙塵沖蝕損傷的影響，發現 TiN∶Ti=1∶3時，實現強韌性匹配，耐沖蝕性能最佳。Richard 等[11] 利用熱噴涂法在鈦合金表面制備 ZrO2–Al2O3–TiO2 納米陶瓷涂層，該涂層相比單一 ZrO2 涂層具有更佳的摩擦系數、耐磨性和耐蝕性。在VT6鈦合金表面，Koshuro等[12]采用等離子噴涂氧化鋁結合后續微弧氧化方法制備金屬氧化物涂層，硬度 提 高 到 1640HV。Liu 等[13] 利 用爆炸噴涂方法在 Ti–Al–Zr 合金表面制備了 HV1800 （壓頭載荷 5g）WC–Co 涂層，在 25~400℃的較寬溫域提高 了 微 動 疲 勞 性 能。Pawlak 等[14]利用反應電弧沉積制備 Ti–C–N 底層后利用磁控濺射制備 WC–C 面層，使得 TC4 鈦合金耐磨性提高 94%。

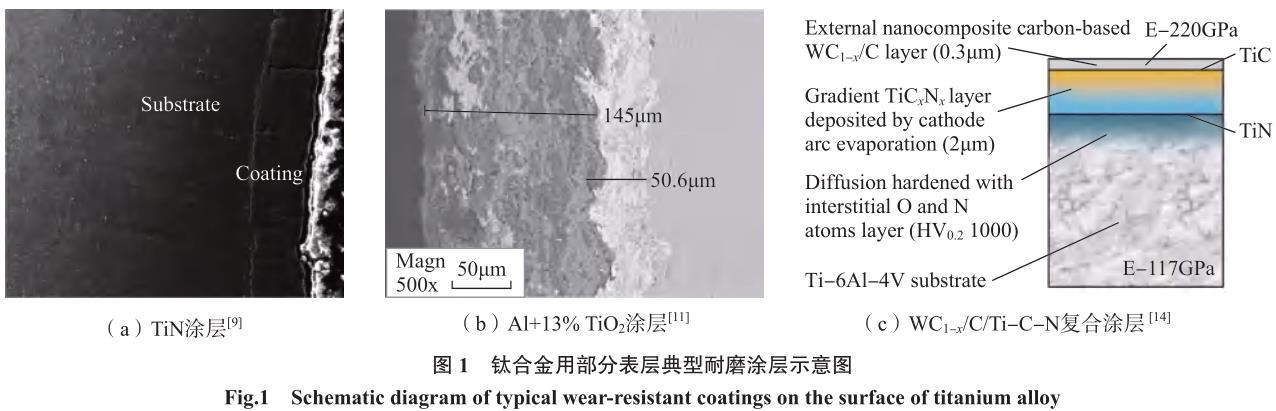

王俊等[15] 采用等離子噴涂在鈦合金表面制備氧化物涂層，接著采用激光熔覆方法提高了氧化物涂層硬度。部分涂層結構如圖 1 所示[9，11，14]。

1.2 激光熔覆涂層

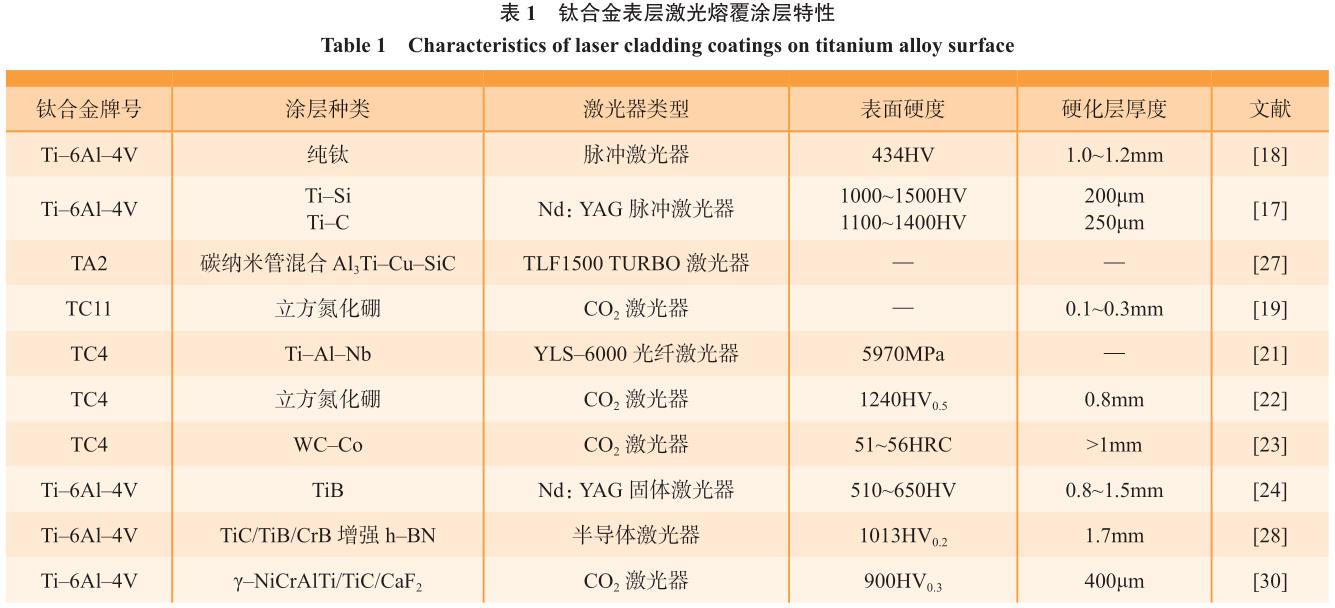

預涂粉末混合干燥后進行激光熔覆的方法在鈦合金表面產生硬質耐磨涂層，同樣是國內外研究的熱點。Mohazzab[16] 和 Wu[17] 等采用激光表面處理方法在純鈦或鈦合金表面制備了 TiC 和 Ti–Si 硬質層，硬度可達到 1000HV0.1 以上，以提高硬度和耐磨性。Wang 等[18] 在 TC4 合金表面制備了耐磨性能更佳的精細片層結構純鈦涂層，認為激光熔覆過程的細晶強化作用是提高耐磨性的主要原因。高霽[19]、Zhao[20]、戈曉嵐[21]、蔣松林[22]、李春燕[23]、林沛玲[24]、劉丹[25] 和劉慶輝[26] 等分別在鈦合金表面制備CBN、Ti–O–N、Ti–Al–Nb、WC–Co、Ti–Si–C、Ti–B 或多元素復合（如摻Ni）硬質耐磨層，以引入更高的顯微硬度和摩擦磨損性能。Ye[27]、任佳[28]和相占鳳[29] 等在粉末中分別加入碳納米管和 h–BN（六方氮化硼），在涂層中形成了軟硬混合的相結構，起到了良好的耐磨減磨性能。以上研究中，部分采用了脈沖能量較大的脈沖激光器（如 Nb–YAG），有的采用了連續的光纖激光器。該類涂層的共同特點是具有熔覆區 – 結合區 – 熱影響區 – 基體等多層過渡結構。為分析涂層種類帶來的表面硬度梯度差別，將部分文獻報道的涂層特性列入表 1[17–19，21–24，27–28，30]。

1.3 滲層與鍍層

沈志超等[31] 采用無氰鍍銅方法使鈦合金 TC4 表面摩擦系數由 0.52降低到 0.38。田曉東等[32] 利用輝光離子滲在 TC4 鈦合金表面形成MoS2–Mo 滲層，表層減磨，次表層硬化，形成硬度梯度結構。Zhao 等[33]在激光選區熔化制造的鈦合金零件表面進行氣體滲氮，使其納米硬度從5.2GPa 提高到 13.3GPa，并降低了摩擦系數。此外，有些研究采用復合處理來提高鈦合金耐微動磨損性能。

李瑞冬等[34] 認為噴丸+ CuNiIn 涂層可以改善微動磨損性能。劉道新等[35]采用離子滲氮后噴丸的方法，更好地提高了 TC4 合金抗微動磨損和疲勞性能。

1.4 鈦合金耐磨損涂層技術展望

從以上文獻分析，耐磨涂層的發展存在以下幾個趨勢： （1）多元、多工藝復合處理，利用制備工藝特點，制造多元或多層復合結構，在保障涂層硬度的同時，增加韌性，實現強韌化匹配； （2）加強涂層力學性能設計，通過計算仿真手段，獲得外載下內應力低、結合力好且結構可靠的耐磨涂層體系。另外，工業界應在保障涂層結構分析的基礎上，加強涂層的模擬服役性能試驗，在實踐中獲得真知，加快研究結果應用。

2 、鈦合金抗氧化和阻燃涂層

在室溫下，鈦合金表面可以形成致密的氧化膜，故具有良好的室溫耐腐蝕性能。部分航空航天器使用的鈦合金零件需要在中溫甚至高溫下使用，而該條件下形成的氧化膜是多孔的 TiO2，無法有效抵御氧原子向內擴散。另一方面，鈦合金的燃點低于熔點。當航空發動機高速運動的鈦合金零件因某些原因 （如變形、斷裂等） 發生位移時，部件間相對運動（如轉定子）高速摩擦生熱可能點燃鈦合金而發生鈦火事故，嚴重危及航空航天器安全使用。因此，國內外積極開展了鈦合金抗氧化涂層和阻燃涂層的研制。通過兩類涂層改變鈦合金表面氧化和溫升機制是一個可靠方法。

2.1 抗氧化涂層

Du 等[36] 首 先 制 備 微 弧 氧 化TiO2 膜，接著采用磁控濺射方法在膜表面鍍覆純鋁，最終利用階梯式擴散熱處理提高了上述兩層的冶金結合；該方法制備的復合涂層（主要成分 α–Al2O3）具有良好的阻氧擴散能力，在 973~1073K 條件下顯著降低了鈦合金的氧化增重。Maliutina 等[37] 采用激光熔覆方式在 TiAl 合金表面制備 Ti48Al2Cr2Nb 涂層，在 700~900℃氧化過程中，其中 Nb 和 Cr 抑制了TiO2 的生長，涂層表面形成以 Al2O3為主的多層氧化膜。在工業純鈦表面，Shugurov 等[38] 采用直流磁控濺射制備了 Ti1–x–yAlxTayN 涂層，該涂層提高了 850℃氧化抗力，但無法提高950℃氧化性能，隨著 Ta 元素含量增加，950℃氧化性能逐漸變差。Yin[39]的研究表明，LaB6 的適度添加可以細化激光熔覆 TiC+TiBx 涂層，提高氧化性能。Yu 等[40] 研究了不同 MoO3含量的玻璃陶瓷涂層（硼鋁硅酸鹽微晶玻璃）在 850~1050℃溫度范圍內沉積在 TA2 工業純鈦上的抗氧化行為，認為富 Mo 層起到良好抗氧化效果。Zhang[41]、汝強[42] 和陳倩[43] 等采用電弧鍍或離子鍍方法在鈦合金表面制備含鋁涂層，單曉浩等[44] 采用激光熔覆制備 Nb–Al–Ti 涂層，利用Al2O3 良好的阻氧擴散能力提高鈦合金氧化抗力。除了以上的涂層技術外，表面改性方法也應用于鈦合金抗氧化。Kanjer 等[45] 在純鈦表面采用WC 珠、Al2O3 珠和玻璃珠進行超聲噴丸，降低了 700℃/100h 和 3000h 的氧化增重，認為噴丸樣品形成的連續富氮層起到了阻氧擴散避免剝落分層的作用；He 等[46] 利用激光噴丸在Ti2AlNb 表面產生細晶層和高位錯密度，提高了 720℃氧化性能。部分涂層結構如圖 2 所示[36–38]。

2.2 阻燃涂層

針對鈦火問題，Anderson 等[47] 提出物理氣相沉積 Pt/Cu/Ni 復合涂層，王長亮等[48] 采用熱噴涂鋁涂層，利用涂層元素良好的導熱性避免鈦合金零件局部溫升。Freling[49] 和 Kosing[50] 等提出采用 ZrO2 涂層用于阻燃，則利用了 ZrO2 較低的熱導率。Li 等[51]采用 Ti–Cr 和 Ti–Cu 等多元金屬涂層，通過涂層燃燒不敏感實現阻燃。

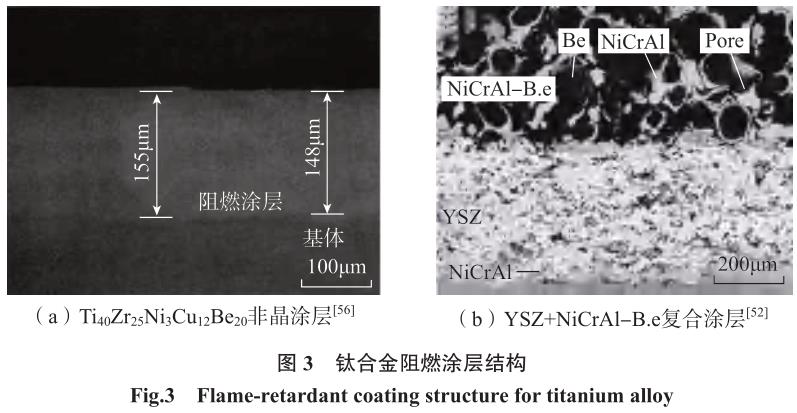

近年來，鈦合金阻燃涂層的一個研究熱點是多層結構。彌光寶等[52] 提出熱噴涂方法制備 YSZ+ NiCrAl-B.e 復合涂層，實現其臨界著火氧濃度提高至鈦合金基體的 2.3 倍，YSZ 產生了良好的阻隔熱量傳輸的作用。

汪瑞軍[53–54]、曹江[55] 和傅斌友[56] 等提出微弧離子表面改性和熱噴涂工藝技術在 TC11 基體上制備復合阻燃涂層，分別利用 Ti–Zr 非晶和 YSZ實現吸收能量和隔熱，部分涂層結構如圖 3 所示[52，56]。

2.3 鈦合金抗氧化和阻燃涂層技術展望

從以上文獻看，抗氧化涂層的主要目的是阻氧擴散，而阻燃涂層在阻氧擴散的基礎上，還需要實現隔熱和能量吸收。那么，對于上述涂層的發展要求一般為： （1）具有良好結合力； （2）具有包覆性、連續且具有一定厚度的阻氧擴散層 （如 α–Al2O3、TiN 等）； （3）具備氧化層穩定成分（如富 Mo 層），使得氧化層形成后能夠保持穩定，減少和避免剝落或分層； （4）在工藝和成分控制上，盡可能減小孔洞，避免氧原子直接快速進入基體； （5）向多元、多層結構發展，同時實現吸收能量和隔絕熱量等多重目的。

3 、鈦合金抗疲勞表面改性

在滿足航空航天器輕量化需求的同時，鈦合金零件還需要滿足長壽命與高可靠性需求，這就要求鈦合金零件具有良好的疲勞抗力。然而，鈦合金是種典型的難加工材料，加工過程刀具可能發生粘著磨損使得表面應力復雜，加之其導熱性較差導致局部溫升，因此鈦合金零件加工后表面完整性控制困難。工業界大量使用抗疲勞表面改性 （或表面形變強化技術，Surface mechanical treatment）來提高鈦合金零件表面完整性狀態，進而實現長壽命高可靠性要求。在抗疲勞表面改性中，機械噴丸（Shot peening）和激光沖擊強化 （激光噴丸）（Lasershock peening or Laser peening）結 構適應性強，被業界廣泛研究。部分適應特殊結構的表面強化工藝技術，如適應孔結構的冷擠壓強化 （Cold expansion）和適應焊接結構的超聲噴丸強化 （Ultrasonic impact treatment or Ultrasonic impact peening），也開展了系列研究。

3.1 機械噴丸

機械噴丸對表面完整性的影響主要為表面形貌、表層組織性能與殘余應力。Ma 等[57–58] 利用離心式噴丸機研究了 Ti1023 鈦合金大尺寸彈丸噴丸后的梯度組織。Unal 等[59] 對純鈦進行高能噴丸，分析了具有更高納米硬度的形變超細晶組織。Wen等[60] 對 TiB+TiC 增強鈦基復合材料的噴丸試驗結果表明，增強相和基體界面由于噴丸擠壓作用產生納米結構和高位錯密度。Yao 等[61] 對 TB6合金表面完整性的研究認為銑削 +拋光 + 噴丸 + 拋光工藝可獲得最佳表面形貌、殘余應力和顯微硬度狀態（即表面完整性狀態），最大程度提高構件疲勞性能。高玉魁[62]、宋穎剛[63]等分析了噴丸對 TC4 和 TC21 合金組織結構的影響，認為表層應變硬化和宏觀殘余壓應力是噴丸強化的重要原因。馮寶香[64] 和蘇雷[65] 等分別從試驗和數值模擬入手研究了噴丸對鈦合金殘余應力的影響。部分文獻報道了噴丸強化層的金相，對比如圖 4 所示[59，62，66]。

機械噴丸的主要作用是提高鈦合金構件疲勞性能，在工藝應用方面，國內學者開展了大量研究。由于噴丸后表面粗糙度升高可能會影響葉片氣動效率，Shi 等[67] 發現噴丸后進行光飾處理能夠降低表面粗糙度，更好地提高疲勞性能。戴全春等[68]采用噴丸 + 電磁場復合處理技術，使 TC11 鈦合金最大殘余壓應力提高了 7.7%，疲勞強度提高了 33%。王強等[69] 研究了 TC18 合金孔結構擠壓強化對表面完整性和疲勞性能的影響，認為對于該合金孔結構，噴丸較冷擠壓疲勞增益幅度更大，達到 3 倍以上。

張彩珍[70] 和徐鯤濠[71] 等對鈦合金葉片殘余應力與變形情況的研究表明，殘余壓應力是產生整體形變的主要原因，而采用預變形和校正方法可以解決葉片整體變形問題。鄧瑛[72] 和尚建勤[73] 等認為應根據壁厚區分鈦合金零件噴丸要求以實現工藝構件匹配。杜東興等[74] 研究表明噴丸對吹砂 – 超音速火焰噴涂 TC21 合金零件的疲勞性能弱化具有彌補作用。噴丸參數對 TC4[75–77]、Ti60[78]、TC18[79] 等合金疲勞性能影響研究認為，在一定服役周期后噴丸可以進一步補充表面強化層，延長服役壽命。張少平等[66] 對比了彈丸對 TC17 合金疲勞性能的影響，認為玻璃丸噴丸疲勞增益幅度最大。

3.2 激光噴丸（激光沖擊強化）

Che 等[80] 對 TC21 鈦合金進行高能激光強化，強化后鈦合金表面硬度提高 16% 并且粗糙度 Ra 小于 0.8μm。Wang 等[81] 對于 TC6 激光強化研究認為該工藝產生的強化層具有良好的熱穩定性。

殘余壓應力場深度大是激光噴丸與機械噴丸的重要差別。Zhang等[82] 認為只有在較大的殘余壓應力作用下，疲勞裂紋擴展才會受到抑制；Sun 等[83] 從數值模擬角度分析了殘余壓應力對裂紋擴展的阻礙作用；李啟鵬等[84] 建立了支持向量機理論的殘余應力松弛模型；Shi等[85] 研究了 3mm 薄壁鈦合金焊接結構激光噴丸，發現激光噴丸改變了熱影響區的應力狀態，產生深層殘余壓應力場，使疲勞強度提高了 19%。

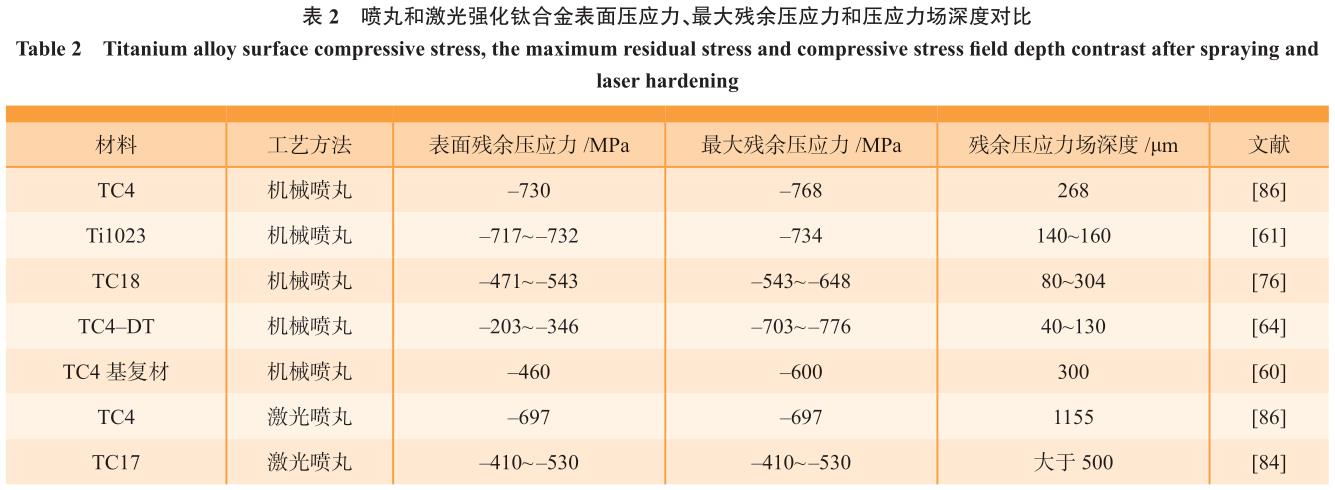

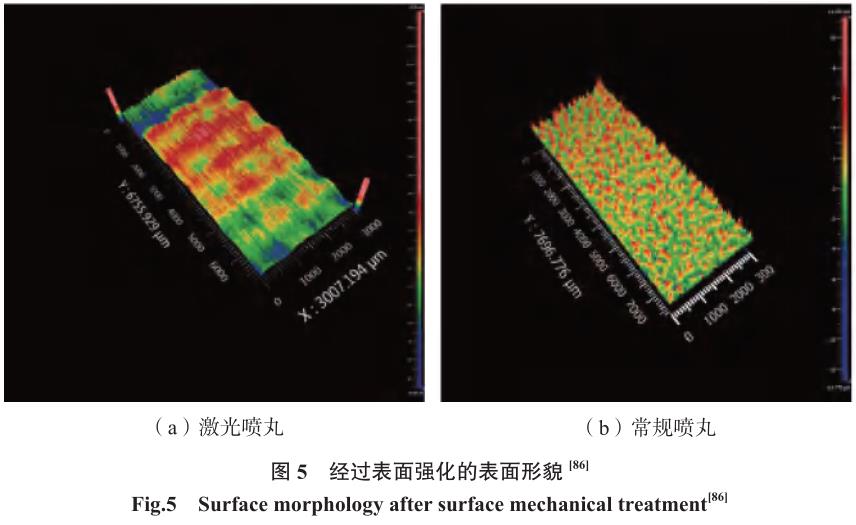

為了對比噴丸與激光強化的表面完整性特征差別，將部分文獻報道的表面形貌和殘余應力場特征分別列入表 2[60–61，64，76，84，86] 和圖 5[86]。

疲勞性能的增益作用是激光噴丸研究的根本目的。Luo 等[86] 對比了激光 / 機械噴丸對 TC4 鈦合金 4點彎曲疲勞性能的影響，并通過對比深入解析了疲勞性能增益的原因。

Nie 等[87] 建立了綜合考慮等效殘余壓應力和 FINDLEY 模型，在兩倍誤差范圍內成功預測了激光噴丸 TC4鈦合金試樣的高周疲勞壽命。

利用激光增材制造零件是當前工業界快速制造的重要方向，在應用上，該技術產生大量內部缺陷的問題也同樣引起工業界的關注。Aguado-Montero[88] 對比研究了機械、激光噴丸和機械噴丸 + 表面化學處理對增材制造 TC4 疲勞性能的影響，發現3 種情況下疲勞強度都遠高于未經表面處理的參考組[89]。賴夢琪等[90]對比了鍛造和增材制造 TC4 合金激光強化后的表面完整性狀態，認為激光強化提高了增材制造 TC4 合金致密度，但因內部疏松的緣故使得殘余壓應力數值小于鍛造態強化。Jiang等[91] 針對激光選區融化制造構件的超高周疲勞研究發現激光噴丸后疲勞性能更低，原因是該型疲勞試驗疲勞斷口起源于大深度缺陷處。

無保護（吸收）層激光噴丸（Laser shock peening without protective coating，LSPwC）和改變環境溫度的激光噴丸（溫激光噴丸，Warm laser peening 或 深冷激光噴丸，Cryogenic laser peening）等新方法研究豐富了激光噴丸技術樹。Petroni 等[92] 對比了有無保護層激光強化鈦合金微觀結構和性能，發現有保護層情況下表面粗糙度更低。Pan 等[93] 對比了室溫和 300℃激光噴丸后鈦合金組織，特別的是一些在室溫下一般不開動的孿晶（如{10 –12}）可在溫激光噴丸過程開動產生。Feng 等[94] 對于鈦合金焊接結構溫噴丸研究結果表明，疲勞極限提高了40% 以上。周建忠等[95] 采用在極低溫度下進行激光噴丸，以產生數值更大的殘余壓應力[96]。

3.3 其他表面強化技術

為了建立良好的連接，銷釘孔結構是航空器鈦合金零件的重要連接方式，同時，也引入結構弱點（應力集中），導致該位置的疲勞性能薄弱，亟待加強。對于銷釘孔結構，艾瑩珺[97]、霍魯斌[98]、羅學昆[99]、楊廣勇[100] 和馬世成[101] 等針對 TC17、TC4–DT、TB6鈦合金研究了適宜的冷擠壓系列方法，主要優化的工藝參數包括擠壓方式、過盈量、導端角等對孔壁粗糙度、殘余應力分布、疲勞性能的影響。

除冷擠壓強化外，超聲噴丸也是近年來鈦合金表面強化研究的熱點之一。Zhu 等[102–103] 認為超聲噴丸使純鈦表面發生劇烈形變，可形成納米 + 非晶的復合表層。Kumar[104]和 Mordyuk[105] 等也認為超聲噴丸后將導致表面納米化。劉德波等[106]的研究表明，降低氣孔疏松等缺陷，引入強化層是超聲沖擊處理焊縫的主要強化作用。蔡晉等[107] 通過建立有限元模型，分析了超聲強化腔體與零件待強化區域的關系，并對比了 TC4 合金噴丸和超聲噴丸殘余應力差別[108]。王謐等[109] 開展了超聲噴丸多彈丸仿真。以上研究如能配合實際試驗驗證將更能夠推進工藝應用。

3.4 鈦合金抗疲勞表面改性技術展望

根據以上問題，認為鈦合金抗疲勞表面改性技術主要有以下 3 個發展需求： （1）加強零件結構適應性。對于薄壁以及對于表面粗糙度等有特殊要求的零件，需提供專用表面強化手段或工藝參數，在控制變形和表面完整性狀態的前提下實現抗疲勞強化。（2）表面改性層高能化、深層化和均勻化。目前高能深層是表面形變強化領域的普遍共識，而均勻化是工業界保障疲勞性能提高的關鍵，這方面容易被學術領域忽略。（3）提高成本可控性。這主要來自于表面工程技術的應用需求。在工業上，在實施表面改性技術后，如何有效表征鈦合金構件的疲勞性能，探索建立表面完整性 – 試樣疲勞性能 – 構件疲勞性能的內在聯系，將是一個研究難點。

4、 結論

從目前西方發達國家航空航天零件使用材料的發展趨勢看，比強度高、密度小的鈦合金材料在很長的一段時間內仍將是航空航天使用的主要金屬材料。解決該合金磨損、氧化和疲勞問題是保障鈦合金零件在航空航天器可靠服役的關鍵。以耐磨涂層、抗氧化涂層和表面改性技術為代表的表面工程技術以其低成本、高效和不增重（或少增重）的特點，成為了解決 3 大問題的鑰匙。隨著我國國力逐步增強，航空航天技術將進一步快速發展，鈦合金表面工程技術發展機遇巨大，同樣也面臨著基礎研究和工藝應用帶來的巨大挑戰，有待廣大表面工程科技工作者深入研究解決。

參 考 文 獻

[1]張旺峰 , 黃旭 , 李興無 , 等 . 鈦合金的設計方法及其研究進展 [J]. 材料導報 ,2005, 19(3): 1– 4.

ZHANG Wangfeng, HUANG Xu, LI Xingwu, et al. Design method and current research development of titanium alloys[J]. Materials Review, 2005, 19(3): 1– 4.

[2] 曹春曉 . 鈦合金在未來航空領域的應用前景 [J]. 國際航空 , 2006(8): 59–60.

CAO Chunxiao. Use of titanium alloys in aviation[J]. International Aviation, 2006(8): 59–60.

[3] 曹春曉 . 鈦合金在大型運輸機上的應用 [J]. 稀有金屬快報 , 2006, 25(1): 17–21.

CAO Chunxiao. Applications of titanium alloys on large transporter[J]. Rare Metals Letters,2006, 25(1): 17–21.

[4] 曹春曉，閆淵林，黃旭 . 我國航空系統鈦合金發展現狀與展望 [J]. 鈦工業進展 ,2002(4): 26–29.

CAO Chunxiao, YAN Yuanlin, HUANG Xu. Development status and prospects of titanium alloys in China’s aviation system[J]. Titanium Industry Progress, 2002(4): 26–29.

[5]蔡建明，弭光寶，高帆，等 . 航空發動機用先進高溫鈦合金材料技術研究與發展[J]. 材料工程 , 2016, 44(8): 1–10.

CAI Jianming, MI Guangbao, GAO Fan, et al. Research and development of some advanced high temperature titanium alloys for aero-engine[J]. Journal of Materials Engineering, 2016,44(8): 1–10.

[6] 馮天穎 . 雙層鈦合金激光焊板熱氣脹成形極限研究 [D]. 哈爾濱 : 哈爾濱工業大學 , 2020.

FENG Tianying. Research on hot air bulging forming limit of laser welded double-layer titanium alloy sheet[D]. Harbin: Harbin Institute of Technology, 2020.

[7] 曲璇中 . 航天鈦合金緊固件的制造和性能 [J]. 稀有金屬材料與工程 , 1992(5): 47–50.

QU Xuanzhong. Manufacturing and performance of titanium alloy fasteners for aerospace[J]. Rare Metal Materials and Engineering, 1992(5): 47–50.

[8]胡愈剛，王曉平，周亮 . TC18 鈦合金焊接技術在飛機起落架制造中的應用研究[J]. 航空制造技術 , 2011, 54(16): 72–74.

HU Yugang, WANG Xiaoping, ZHOU Liang,et al. Application research on TC18 titanium alloy welding technology in manufacture of aircraft landing gear[J]. Aeronautical ManufacturingTechnology, 2011, 54(16): 72–74.

[9] HONG X, FENG K, TAN Y, et al.Effects of process parameters on microstructure and wear resistance of TiN coatings deposited on TC11 titanium alloy by electrospark deposition[J].Transactions of Nonferrous Metals Society of China, 2017, 27: 1767–1776.

[10] 曹鑫，王冠，何衛鋒，等 . TC4 鈦合金與多層 TiN/Ti 涂層的砂塵沖蝕損傷試驗 [J].航空動力學報 , 2016, 31(9): 2218–2224.

CAO Xing, WANG Guan, HE Weifeng,et al. Sand erosion damage test on TC4 titanium alloy and TiN/Ti multilayer coating[J]. Journal of Aerospace Power, 2016, 31(9): 2218–2224.

[11]RICHARD C, KOWANDY C,LANDOULSI J, et al. Corrosion and wear behavior of thermally sprayed nano ceramic coatings on commercially pure Titanium and Ti–13Nb–13Zr substrates[J]. International Journal of Refractory Metals & Hard Materials, 2010, 28: 115–123.

[12]K O S H U R O V, F O M I N A ,RODIONOV I. Composition, structure and mechanical properties of metal oxide coatings produced on titanium using plasma spraying and modified by micro-arc oxidation[J]. Ceramics International, 2018, 44: 12593–12599.

[13] LIU H W, XU X J, ZHU M H, et al. High temperature fretting wear behavior of WC-25Co coatings prepared by D-gun spraying on Ti–Al–Zr titanium alloy[J]. Tribology International, 2011, 44(11): 1461–1470.

[14]PAWLAK W, KUBIAK K J,WENDLER B G, et al. Wear resistant multi-layer nanocomposite WC1–X/C coating on Ti–6Tl–4V titanium alloy[J]. Tribology International, 2015,82: 400–406.

[15] 王俊，李崇桂，王一鳴，等 . 鈦合金表面激光重熔 Al2O3–TiO2 涂層的試驗研究 [J].應用激光 , 2013, 33(3): 219–224.

WANG Jun, LI Chonggui, WANG Yiming, et al. Experimental study of laser remelting of Al2O3–TiO2 coatings on titanium alloy[J].Applied Laser, 2013, 33(3): 219–224.

[16]MOHAZZAB B F, JALEH B,FATTAH–ALHOSSEINI A, et al. Laser surface treatment of pure titanium: microstructural analysis, wear properties, and corrosion behavior of titanium carbide coatings in hank's physiological solution[J]. Surfaces and Interfaces, 2020, 20:100597.

[17] WU Y, WANG A H, ZHANG Z, etal. Wear resistance of in situ synthesized titanium compound coatings produced by laser alloying technique[J]. Surface & Coatings Technology,2014, 258: 711–715.

[18] WANG C, LI J, WANG T, et al.Microstructure and properties of pure titanium coating on Ti–6Al–4V alloy by laser cladding[J].Surface & Coatings Technology, 2021, 416:127137.

[19]高霽，宋德陽，馮俊文 . 工藝參數對鈦合金激光熔覆 CBN 涂層幾何形貌的影響 [J]. 表面技術 , 2015, 44(1): 77–80.

GAO Qi, SONG Deyang, FENG Junwen.Influence of processing parameters on geometrical features of CBN coatings by laser cladding on titanium alloy surface[J]. Surface Technology,2015, 44(1): 77–80.

[20] ZHAO Y, LU M, FAN Z, et al. Laser deposition of wear-resistant titanium oxynitride/titanium composite coatings on Ti–6Al–4VAlloy[J]. Applied Surface Science, 2020, 531:147212.

[21]戈曉嵐，仲奕穎，許曉靜，等 . TC4鈦 合 金 表 面 激 光 合 金 化 Ti–Al–Nb 涂 層 的研究 [J]. 稀有金屬材料與工程 , 2017, 46(8):2266–2270.

GE Xiaolan, ZHONG Yiying, XU Xiaojing,et al. Ti–Al–Nb coating by laser alloying on TC4 titanium alloy[J]. Rare Metal Materials and Engineering, 2017, 46(8): 2266–2270.

[22] 蔣松林 , 陳志勇 , 朱衛華 , 等 . TC4鈦合金表面激光熔覆 C 與 BN 粉末原位生成復合涂層 [J]. 激光與紅外 , 2010, 40(5): 459–462.

JIANG Songlin, CHEN Zhiyong, ZHU Weihua, et al. In-situ formatting composite coating by laser cladding C+BN power on TC4 alloy[J].Laser & Infrared, 2010, 40(5): 459–462.

[23]李春燕，寇生中，趙燕春，等 . 鈦合金表面激光熔覆 Co–WC 復合涂層的組織及力學性能 [J]. 功能材料 . 2015, 46(7): 7025–7029.

LI Chunyan, KOU Shengzhong, ZHAO Yanchun, et al. Microstructure and mechanical property of laser cladding Co–WC composite coatings on titanium alloy surface[J]. Journal of Functional Materials, 2015, 46(7): 7025–7029.

[24] 林沛玲，張有鳳，楊灣灣，等 . 掃描速度對激光熔覆鈦合金復合涂層顯微組織的影響 [J]. 熱工藝技術 , 2019, 48(10): 132–135.

LIN Peiling, ZHANG Youfeng, YANG Wanwan, et al. Effect of scanning speed on microstructure of laser cladding titanium alloy composite coating[J]. Hot Working Technology,2019, 48(10): 132–135.

[25]劉丹 , 陳志勇 , 陳科培 , 等 . TC4鈦合金表面激光熔覆復合涂層的組織和耐磨性 [J]. 金屬熱處理 , 2015, 40(3): 58–62.

LIU Dan, CHEN Zhiyong, CHEN Kepei, et al. Microstructure and wear resistance of laser clad composite coating on TC4 titanium alloy surface[J].Heat Treatment of Metals, 2015, 40(3): 58–62.

[26]劉慶輝，許曉靜，戈曉嵐，等 . TC4鈦合金表面激光合金化 Ti–Si–C 涂層的研究[J]. 稀有金屬 . 2016, 40(6): 546–551.

LIU Qinghui, XU Xiaojing, GE Xiaolan，et al. Research of laser alloying Ti–Si–C coating on TC4 titanium alloy[J]. Chinese Journal of Rare Metals, 2016, 40(6): 546–551.

[27] YE Z, LI J, LIU L, et al. Micros-tructure and wear performance enhancement of carbon nanotubes reinforced composite coatings fabricated by laser cladding on titanium alloy[J].Optics & Laser Technology, 2021, 139: 106957.

[28] 任佳，劉秀波，余鵬程，等 . 不同載荷下鈦合金激光熔覆 Ni60/h–BN 自潤滑耐磨復合涂層的摩擦學性能 [J]. 摩擦學學報 .2015, 35(4): 407–414.

REN Jia, LIU Xiubo, YU Pengcheng, et al.Effect of normal load on tribological properties of Ni60/h-BN self-lubricating anti-wear composite coating on Ti6Al4V alloy by laser cladding[J].Tribology, 2015, 35(4): 407-414.

[29] 相占鳳，劉秀波，羅健，等 . 添加固體潤滑劑 h–BN 的鈦合金激光熔覆 γ–Ni 基高溫耐磨復合涂層研究 [J]. 應用激光 , 2014,34(5): 383–388.

XIANG Zhanfeng, LIU Xiubo, LUO Jian, et al. Study of γ–Ni based high temperature anti-wear composite coatings with addition of h–BN solid lubricant on titanium alloy by laser cladding[J].Applied Laser. 2014, 34(5): 383–388.

[30] 羅健，劉秀波，陸小龍，等 . Ti–6Al–4V 鈦合金表面激光熔覆自潤滑耐磨涂層的高溫穩定性 [J]. 材料熱處理學報 , 2015, 36(3):194–199.

LUO Jian, LIU Xiubo, LU Xiaolong, et al.High-Temperature stability of self-lubricating wear resistant coating on Ti–6Al–4V alloy prepared by laser cladding[J]. Transactions of Materials and Heat Treatment, 2015, 36(3): 194–199.

[31]沈志超，謝發勤，吳向清，等 . TC4鈦合金銅鍍層的性能 [J]. 中國表面工程 .2012, 25(5): 45–49.

SHEN Zhichao, XIE Faqin, WU Xiangqing,et al. Properties of coating on TC4 titanium alloy by copper electroplating[J]. China Surface Engineering, 2012, 25(5): 45–49.

[32] 田曉東，王利捷，鄭文鵬 . TC4 鈦合金表面輝光離子滲 Mo 滲 S 復合處理涂層的組織和摩擦學性能 [J]. 表面技術 , 2013, 42(2):4–6.

TIAN Xiaodong, WANG Lijie, ZHENG Wenpeng. Microstructure and tribological properties of coatings prepared by glow plasma deposition Mo and S on TC4 titanium alloy[J].Surface Technology, 2013, 42(2): 4–6.

[33]ZHAO X, LIU H, LI S, et al.Combined effect of tin coating and surface texture on corrosion-wear behavior of selective laser melted Cp-titanium in simulated body fluid[J].Journal of Alloys and Compounds, 2020, 816:152667.

[34]李瑞冬，付雪松，周文龍，等 . 噴丸強化與涂層復合表面處理改善 Ti–6Al–4V 鈦合金抗微動磨損性能 [J]. 航空制造技術 , 2015,58(17): 96–99.

LI Ruidong, FU Xuesong, ZHOU Wenlong,et al. Improvement of fretting wear resistance of Ti–6Al–4V by application of shot peening and coating[J]. Aeronautical Manufacturing Technology, 2015, 58(17): 96–99.

[35]劉道新，陳華，何家文 . 等離子滲氮與噴丸強化復合改進鈦合金抗微動損傷性能 [J]. 材料熱處理學報 , 2001, 22(3): 50–54.

LIU Daoxin, CHEN Hua, HE Jiawen. The effect of plasma nitriding and shot peening on the fretting damage resistance of Ti alloy[J].Transactions of Materials and Heat Treatment,2001, 22(3): 50–54.

[36] DU W, ZHANG S, LUO X, et al. In-situ reaction synthesis of composite coating ontitanium alloy for improving high temperatureoxidation resistance[J]. Journal of Alloys and Compounds, 2017, 729: 970–977.

[37] MALIUTINA I N, SI-MOHAND H, SIJOBERT J, et al. Structure and oxidation behavior of γ–TiAl coating produced by laser cladding on titanium alloy[J]. Surface & Coatings Technology, 2017, 319: 136–144.

[38]S H U G U R O V A , PA N I N A ,KASTEROV A. Effect of Ta alloying on isothermal oxidation behavior of Dc magnetron sputtered Ti1– x AlxN coatings on titanium substrate[J]. Surface &Coatings Technology, 2021, 421: 127488.

[39] YIN X, LIANG J, GAO Y, et al.Effects of LaB6 on the high-temperature oxidation behavior of TiC+TiBx reinforced titanium matrix composite coatings fabricated by laser cladding[J].Surface & Coatings Technology, 2021, 421:127445.

[40] YU F, GU D, ZHENG Y, et al.Influence of MoO3 on boron aluminosilicate glass-ceramic coating for enhancing titanium high-temperature oxidation resistance[J]. Journal of Alloys and Compounds. 2017, 729: 453–462.

[41] ZHANG M, SHEN M, XIN L, et al. High vacuum arc ion plating TiAl coatings for protecting titanium alloy against oxidation at medium high temperatures[J]. Corrosion Science,2016, 112: 36–43.

[42]汝強，胡社軍，胡顯奇 . 鈦合金用Ti0.75Al0.25N 防護涂層的制備與抗氧化性能 [J].金屬熱處理 , 2010, 35(6): 88–92.

RU Qiang, HU Shejun, HU Xianqi. Preparation and oxidation resistance of Ti0.75 Al0.25N coatings deposited on titanium alloy[J].Heat Treatment of Metals, 2010, 35(6): 88–92.

[43] 陳倩，辛麗，滕英元，等 . 氮化物涂層對鈦合金抗循環氧化性能的影響 [J]. 中國腐蝕與防護學報 , 2012, 32(1): 7–12.

CHEN Qian, XIN Li, TENG Yingyuan, et al.Effect of nitride coatings on the cyclic oxidation behavior of Ti6AL4V alloy[J]. Journal of Chinese Society for Corrosion and Protection, 2012, 32(1):7–12.

[44]單曉浩，王存山，于群 . 鈦合金表面激光熔覆 Nb–Al–Ti 高溫合金涂層組織與性能 [J]. 中國激光 , 2016, 43(8): 184–191.

SHAN Xiaohao, WANG Cunshan, YU Qun. Microstructure and property of Nb–Al– Ti high temperature alloy coatings by laser cladding on Ti alloy surfaces[J]. Chinese Journal of Lasers, 2016, 43(8): 184–191.

[45] KANJER A, OPTASANU V, DELUCAS M C M, et al. Improving the high temperature oxidation resistance of pure titanium by shot-peening treatments[J]. Surface & CoatingsTechnology, 2018, 343: 93–100.

[46]HE D, LI L, GUO W, et al.Improvement in oxidation resistance of Ti2AlNbAlloys at high temperatures by laser shock peening[J]. Corrosion Science, 2021, 184: 109364.

[47] ANDERSON G V, FUNKHOUSER M,MCDANIEL P. Coating for prevention of titanium combustion[R]. Washington: NASA, 1980.

[48] 王長亮，郭孟秋，湯智慧，等 . 一種制 備 防 鈦 火 涂 層 的 方 法 : CN201110419195.X[P]. 2011–12–14.

WANG Changliang, GUO Mengqiu, TANG Zhihui, et al. Method for preparing anti-titanium-combustion coating: CN201110419195.X[P].2011–12–14.

[49] FRELING M, GUPTA D K. Coating scheme to contain molten material during gas turbine engine fires: US5921751[P]. 1999–07–13.

[50]KOSING O E, SCHARL R,SCHMUHL H J. Design improvements of the EJ200 HP compressor: from design verification engine to a future all blisk version[Z]. Louisiana USA: 2001.

[51]LI B, DING R, SHEN Y, et al.Preparation of Ti–Cr and Ti–Cu flame-retardant coatings on Ti–6Al–4V using a high-energy mechanical alloying method: A preliminary research[J]. Materials & Design, 2012, 35: 25–36.

[52]弭 光 寶，歐 陽 佩 旋，李 培 杰，等 .TC11 鈦合金表面阻燃涂層的抗點燃性能及機理研究 [J]. 航空材料學報 , 2019, 39(5): 94–102.

MI Guangbao, OUYANG Peixuan, LI Peijie,et al. Ignition resistance and Mechanisms of TC11 titanium alloys with flame retardant coating[J].Journal of Aeronautical Materials, 2019, 39(5):94–102.

[53]汪瑞軍，馬小斌，鮑曼雨 . 鈦合金表面阻燃隔熱復合功能涂層力學性能研究 [J].湘潭大學學報 : 自然科學版 , 2019(6): 27–34.

WANG Ruijun, MA Xiaobin, BAO Manyu.A study on mechanical properties of combustion-resistant and thermal barrier functional coating prepared on titanium alloy surface[J]. NaturalScience Journal of Xiangtan University, 2019(6):27–34.

[54] 汪瑞軍，鮑曼雨，馬小斌 . 一種阻燃隔熱復合功能涂層性能研究 [J]. 熱噴涂技術 ,2019, 11(1): 83–87.

WANG Ruijun, BAO Manyu, MA Xiaobin.A study on performance of burn-resistant and thermal barrier functional coatings[J]. Thermal Spray Technology, 2019, 11(1): 83–87.

[55] 曹江，李春福，傅斌友，等 . 微弧離子沉積阻燃涂層對 TC11 鈦合金力學性能的影響 [J]. 中國表面工程 , 2014, 27(1): 51–55.

CAO Jiang, LI Chunfu, FU Binyou, et al. Effect of fire-resistant coating deposited by micro-arc ion surface modification on mechanical properties of TC11 alloy[J]. China Surface Engineering, 2014, 27(1): 51–55.

[56]傅斌友，汪瑞軍，史萌，等 . 微弧離子沉積阻燃涂層及其性能 [J]. 焊接學報 ,2015, 36(6): 19–22.

FU Binyou, WANG Ruijun, SHI Meng, et al.Micro-arc ion deposition flame retardant coating and its performance[J]. Transactions of the China Welding Institution, 2015, 36(6): 19–22.

[57] MA X, CHEN Z, ZHONG D, et al.Effect of rotationally accelerated shot peening on the microstructure and mechanical behavior of a metastable titanium alloy[J]. Journal of Materials Science & Technology, 2021, 75: 27–38.

[58]MA X, CHEN Z, LU W, et al. Continuous multi-cycle nanoindentation behavior of a gradient nanostructured metastable β titanium alloy fabricated by rotationally accelerated shot peening[J]. Materials Science & Engineering A, 2021, 799: 140370.

[59]UNAL O, KARAOGLANLI A C, VAROL R, et al. Microstructure evolution and mechanical behavior of severe shot peened commercially pure titanium[J]. Vacuum, 2014,110: 202–206.

[60] WEN Y, WU Y, HUA L, et al. Effects of shot peening on microstructure evolution and  mechanical properties of surface nanocrystal layer on titanium matrix composite[J]. Materials &Design, 2021, 206: 109760.

[61] YAO C, WU D, MA L, et al. Surfaceintegrity evolution and fatigue evaluation after milling mode, shot-peening and polishing mode for TB6 titanium alloy[J]. Applied Surface Science. 2016, 387: 1257–1264.

[62]高玉魁 . 噴丸強化對 TC4 鈦合金組織結構的影響 [J]. 稀有金屬材料與工程 ,2010, 39(9): 1536–1539.

GAO Yukui. Effect of shot-peening on microstructure of TC4 titanium alloy[J]. Rare Metal Materials and Engineering, 2010, 39(9):1536–1539.

[63]宋穎剛，高玉魁，陸峰，等 . TC21鈦合金噴丸強化層微觀組織結構及性能變化[J]. 航空材料學報 , 2010, 30(2): 40–44.

SONG Yinggang, GAO Yukui, LU Feng, et al. evolution of microstructure and properties of surface layer after shot peening of TC21 titanium alloy[J]. Journal of Aeronautical Materials, 2010,30(2): 40–44.

[64] 馮寶香，毛小南，楊冠軍，等 . TC4–DT 鈦合金噴丸殘余應力場及其熱松弛行為[J]. 金屬熱處理 , 2009, 34(4): 20–23.

FENG Baoxiang, MAO Xiaonan, YANG Guanjun, et al. Residual stress and its relaxation behavior of TCA–DT titanium alloy after shot peening[J]. Heat Treatment of Metals, 2009, 34(4):20–23.

[65] 蘇雷，龍波，鄒思維，等 . 噴丸強化對 TC17 鈦合金表面殘余應力的影響 [J]. 航空維修與工程 , 2017(8): 79–82.

SU Lei, LONG Bo, ZOU Siwei, et al.The influence of the shot peening on TC17titanium alloy surface residual stress[J]. Aviation Maintenance & Engineering, 2017(8): 79–82.

[66] 張少平 , 談軍 , 譚靚 , 等 . 噴丸強化對 TC17 鈦合金表面完整性及疲勞壽命的影響 [J]. 航空制造技術 , 2018, 61(5): 89–94.

ZHANG Shaoping, TAN Jun, TAN Liang,et al. Effect of shot peening on surface integrity and fatigue life of TC17 alloy[J]. Aeronautical Manufacturing Technology, 2018, 61(5): 89–94.

[67] SHI H, LIU D, PAN Y, et al. Effect of shot peening and vibration finishing on the fatigue behavior of TC17 titanium alloy at room and high temperature[J]. International Journal of Fatigue, 2021, 151: 106391.

[68] 戴全春，宋燕利，華林，等 . 航空發動機鈦合金葉片殘余應力噴丸 – 電磁場復合調控技術 [J]. 武漢理工大學學報 , 2016, 38(8):13–17.

DAI Quanchun, SONG Yanli, HUA Lin,et al. Residual stress control of titanium alloy blade of aeroengine by a shot peening combined electromagnetic treatment process[J]. Journal of Wuhan University of Technology, 2016, 38(8):13–17.

[69]王強，王欣，高玉魁，等 . 孔強化對TC18 鈦合金疲勞壽命的影響 [J]. 材料工程 ,2011(2): 84–86.

WANG Qiang, WANG Xin, GAO Yukui, et al. Effect of strengthened hole on the fatigue life of TC18 titanium alloy[J]. Journal of Materials Engineering, 2011(2): 84–86.

[70] 張彩珍，楊健，魏磊，等 . 航空發動機鈦合金葉片噴丸強化殘余應力研究 [J]. 表面技術 , 2016, 45(4): 208–212.

ZHANG Caizhen, YANG Jian, WEI Lei,et al. Shot-peened residual stress of aeroengine titanium alloy blades[J]. Surface Technology, 2016, 45(4): 208–212.

[71]徐鯤濠，張超，高玉魁，等 . 鈦合金薄壁葉片噴丸變形的研究 [J]. 表面技術 ,2016, 45(4): 69–74.

XU Kunhao, ZHANG Chao, GAO Yukui, et al. Deformation influence of shot peening on thin-wall titanium alloy blade[J]. Surface Technology.2016, 45(4): 69–74.

[72] 鄧瑛，李志強，韓秀全，等 . 鈦合金薄壁結構殘余應力分布規律研究 [J]. 航空制造技術 , 2015, 58(17): 93–99.

DENG Ying, LI Zhiqiang, HAN Xiuquan, etal. Investigation of residual stress distribution of  titanium alloy thin wall structures[J]. Aeronautical Manufacturing Technology, 2015, 58(17): 93–99.

[73]尚建勤 . 鈦合金噴丸強化影響因素分析研究 [J]. 航空制造技術 , 2013, 56(16):157–159.

SHANG Jianqin. Research on influencing factor of shot peening of titanium alloy part[J]. Aeronautical Manufacturing Technology, 2013,56(16): 157–159.

[74] 杜東興，劉道新，孟保利，等 . 前處理與超音速火焰噴涂金屬陶瓷涂層對 TC21鈦合金疲勞性能的影響 [J]. 中國科學：技術科學 , 2013, 43(5): 545–553.

DU Dongxing, LIU Daoxin, MENG Baoli,et al. Effects of pretreatment and HVOF sprayed cermet coating on fatigue properties of TC21titanium alloy[J]. Science China Technological Sciences, 2013, 43(5): 545–553.

[75] 王欣 , 李四清 , 孟震威 , 等 . 噴丸表面覆蓋率對 TC4 鈦合金表面完整性的影響[J]. 航空材料學報 , 2013, 33(3): 34–38.

WANG Xin, LI Siqing, MENG Zhenwei, et al. Influence of shot-peening coverage on surface integrity of TC4 titanium alloy[J]. Journal of Aeronautical Materials, 2013, 33(3): 34–38.

[76]王強，喬明杰，張煒，等 . 噴丸對TC4 鈦合金殘余壓應力場及疲勞壽命的影響[J]. 機械工程材料 , 2012, 36(12): 53–57.

WANG Qiang, QIAO Mingjie, ZHANG Wei, et al. Effect of shot peening on compressive residual stress fields and fatigue life for TC4 titanium alloy[J]. Materials for Mechanical Engineering, 2012, 36(12): 53–57.

[77] 王欣，許春玲，李臻熙，等 . 噴丸強度和表面覆蓋率對 TC4 鈦合金室溫疲勞性能的影響 [J]. 材料工程 , 2020, 48(9): 142–147.

WANG Xin, XU Chunling, LI Zhenxi, et al. Effect of shot peening intensity and surface coverage on room-temperature fatigue property of TC4 titanium alloy[J]. Journal of Materials Engineering, 2020, 48(9): 142–147.

[78] 王欣 , 蔡建明 , 王強 , 等 . 噴丸表面覆蓋率對 Ti60 高溫鈦合金疲勞性能的影響[J]. 中國表面工程 , 2011, 24(5): 58–63.

WANG Xin, CAI Jianming, WANG Qiang,et al. Effect of shot peening surface coverage on the fatigue property in Ti60 high-temperature titanium alloy[J]. China Surface Engineering,2011, 24(5): 58–63.

[79] 王欣 , 高玉魁 , 王強 , 等 . 再次噴丸周期對 TC18 鈦合金疲勞壽命的影響 [J].材料工程 , 2012, 40(2): 67–71.

WANG Xin, GAO Yukui, WANG Qiang, et al. Effect of Re-shot-peening on the fatigue life of TC18 titanium alloy[J]. Journal of Materials Engineering, 2012, 40(2): 67–71.

[80] CHE Z, YANG J, TANG N, et al.Research on laser peening of TC21 titanium alloy with high energy laser[J]. Rare Metal Materials and Engineering, 2014, 43(12): 2962–2965.

[81] WANG X D, LI Y H, LI Q P, et al. Property and Thermostablity Study on TC6 Titanium Alloy Nanostructure Processed by LSP[J]. Transactions of Nanjing University of Aeronautics & Astronautics, 2012, 29(1): 68–76.

[82]ZHANG H, CAI Z, CHI J, et al.Fatigue crack growth in residual stress fields of laser shock peened Ti6Al4V titanium alloy[J].Journal of Alloys and Compounds, 2021, 887:161427.

[83]SUN R, KELLER S, ZHU Y, et al. Experimental-numerical study of laser-shock-peening-induced retardation of fatigue crack propagation in Ti–17 titanium alloy[J]. International Journal of Fatigue, 2021, 145:106081.

[84]李 啟 鵬 , 李 應 紅 , 何 衛 鋒 , 等 .TC17 鈦合金激光噴丸應力場及支持向量機應力熱松弛模型 [J]. 航空動力學報 , 2012, 27(2):307–311.

LI Qipeng, LI Yinghong, HE Weifeng, etal. Residual stress of laser peening processed TC17 and stress relax prediction model based on support vector machines theory[J]. Journal of Aerospace Power, 2012, 27(2): 307–311.

[85] SHI X, FENG X, TENG J, et al.Effect of laser shock peening on microstructure and fatigue properties of thin-wall welded Ti–6A1–4V alloy[J]. Vacuum, 2021, 184: 109986.

[86] LUO X, DANG N, WANG X. The effect of laser shock peening, shot peening and their combination on the microstructure and fatigue properties of Ti–6Al–4V titanium alloy[J].International Journal of Fatigue, 2021, 153:106465.

[87]NIE X, HE W, CAO Z, et al.Experimental study and fatigue life prediction on high cycle fatigue performance of laser-peened TC4 titanium alloy[J]. Materials Science and Engineering: A, 2021, 822: 141658.

[88] AGUADO-MONTERO S, NAVARROC, VáZQUEZ J, et al. Fatigue behaviour of PBFadditive manufactured Ti6Al4V alloy after shot and laser peening[J]. International Journal of Fatigue, 2022, 154: 106536.

[89]SLAWIK S, BERNARDING S,LASAGNI F, et al. Microstructural analysis ofselective laser melted Ti6Al4V modified by laser peening and shot peening for enhanced fatigue characteristics[J]. Materials Characterization,2021, 173: 110935.

[90] 賴夢琪，胡宗浩，胡永祥，等 . 增材制造鈦合金激光噴丸強化表面完整性影響實驗研究 [J]. 應用激光 , 2019, 39(1): 9–16.

LAI Mengqi, HU Zonghao, HU Yongxiang,et al. Effect of laser peening on surface integrity of additive manufactured titanium alloy[J].Applied Laser, 2019, 39(1): 9–16.

[91] JIANG Q, LI S, ZHOU C, et al.Effects of laser shock peening on the ultra-high cycle fatigue performance of additively manufactured Ti6Al4V alloy[J]. Optics & Laser Technology, 2021, 144: 107391.

[92] PETRONI? S, ?OLI?A K, ?OR?EVI? B, et al. Effect of laser shock peening with and without protective coating on the microstructure and mechanical properties of Ti-alloy[J]. Optics and Lasers in Engineering, 2020,129: 106052.

[93] PAN X, HE W, HUANG X, et al.Plastic deformation behavior of titanium alloy by warm laser shock peening: microstructure evolution and mechanical properties[J]. Surfaceand Coatings Technology, 2021, 405: 126670.

[94]FENG X, PAN X, HE W, et al.Improving high cycle fatigue performance of gas tungsten arc welded Ti6Al4V titanium alloy by warm laser shock peening[J]. International Journal of Fatigue, 2021, 149: 106270.

[95]周建忠，徐高峰 . 深冷激光沖擊TC6 鈦合金應力場及力學性能 [C]// 特種加工技術智能化與精密化——全國特種加工學術會議 . 廣州 , 2017.

ZHOU Jianzhong, XU Gaofeng. Cryogenic laser shock TC6 titanium alloy stress field and mechanical properties[C]//Special Processing Technology Intelligence and Motors, The National Special Processing and Academic Conferences. Guangzhou, 2017.

[96] LI J, ZHOU J, LIU L, et al. High-cycle bending fatigue behavior of TC6 titanium alloy subjected to laser shock peening assisted by cryogenic temperature[J]. Surface and Coatings Technology. 2021, 409: 126848.

[97] 艾瑩珺，王欣，宋穎剛，等 . 擠壓強化對 TC17 鈦合金孔結構疲勞壽命的影響 [J].航空材料學報 , 2017, 37(6): 82–87.

AI Yingjun, WANG Xin, SONG Yinggang,et al. Effect of cold expansion on fatigue lifeof hole structure of TC17 titanium alloy [J].Journal of Aeronautical Materials, 2017, 37(6):82–87.

[98]霍魯斌，曹增強，張帆，等 . TC4–DT 鈦合金結構二次冷擠壓強化數值模擬與實驗研究 [J]. 西北工業大學學報 , 2018, 36(4):701–708.

HUO Lubin, CAO Zengqiang, ZHANG Fan, et al. Numerical and experimental study on TC4-DT titanium alloy structure after double cold expansion[J]. Journal of Northwestern Polytechnical University, 2018, 36(4): 701–708.

[99] 羅學昆，艾瑩珺，王欣，等 . 二次孔擠壓強化對 TB6 鈦合金疲勞性能的影響 [J].航空材料學報 , 2017, 37(6): 88–94.

LUO Xuekun, AI Yingjun, WANG Xin,et al. Effect of double cold expansion of hole on fatigue property of TB6 titanium alloy[J].Journal of Aeronautical Materials, 2017, 37(6):88–94.

[100]楊廣勇，李萌，宋穎剛，等 . 二次孔擠壓強化對 Ti1023 鈦合金孔疲勞性能影響[J]. 航空材料學報 , 2016, 36(6): 68–73.

YANG Guangyong, LI Meng, SONGYinggang, et al. Effect of twice hole expansion on fatigue property of Ti1023 alloy[J]. Journal of Aeronautical Materials, 2016, 36(6): 68–73.

[101]馬世成，王欣，宋穎剛，等 . 孔擠壓芯棒導端角對 TC17 鈦合金孔結構表面完整性及疲勞性能的影響 [J]. 航空材料學報 ,2021, 41(4): 75–82.

MA Shicheng, WANG Xin, SONG Yinggang, et al. Effect of lead angle of hole expansion mandrel on surface integrity and fatigue performance of TC17 titanium alloy hole structure[J]. Journal of Aeronautical Materials,2021, 41(4): 75–82.

[102] ZHU L, GUAN Y, LIN J, et al. The enhanced thermal stability of the nanocrystalline-amorphous composite layer on pure titanium induced by ultrasonic shot peening[J]. Journal of Alloys and Compounds, 2019, 791: 1063–1069.

[103] ZHU L, GUAN Y, LIN J, et al. A Nanocrystalline-amorphous mixed layer obtained by ultrasonic shot peening on pure titanium at room temperature[J]. Ultrasonics Sonochemistry.2018, 47: 68–74.

[104]KUMAR P, MAHOBIA G S,CHATTOPADHYAY K. Surface nanocrystallization of β–titanium alloy by ultrasonic shot peening[J].Materialstoday: Proceedings, 2020, 28: 486–490.

[105] MORDYUK B N, PROKOPENKOG I. Ultrasonic impact peening for the surface properties’management[J]. Journal of Sound and Vibration, 2007, 308(3–5): 855–866.

[106] 劉德波，張勁松，孔令云，等 . 超聲沖擊處理對 TC4 鈦合金焊接試樣微觀組織及力學性能的影響 [J]. 鑄造技術 , 2017, 38(11):2744–2746.

LIU Debo, ZHANG Jingsong, KONG Lingyun, et al. Effect of ultrasonic impact treatment on microstructure and mechanical properties of TC4 welding titanium alloy specimens[J]. Foundry Technology, 2017, 38(11): 2744–2746.

[107]蔡晉，劉建邦 . 能量輸入對 TC4鈦合金超聲噴丸力學影響的仿真研究 [J]. 表面技術 , 2019, 48(9): 140–149.

CAI Jing, LIU Jianbang. Simulation study on effect of energy input on mechanical properties of TC4 titanium alloy by ultrasonic shot peening[J].Surface Technology, 2019, 48(9): 140–149.

[108]劉輝，蔡晉，孟慶勛，等 . 超聲噴丸與傳統噴丸對 TC4 鈦合金殘余應力影響的仿真分析 [J]. 航空發動機 , 2020, 46(2): 87–92.

LIU Hui, CAI Jing, MENG Qingxun, et al.Simulation analysis of influence of ultrasonic and conventional shot peening on residual stress of TC4 titanium alloy[J]. Aero-engine, 2020,46(2): 87–92.

[109]王謐，張曉曉 . 基于多彈丸模型的 TC4 鈦合金超聲噴丸仿真研究 [J]. 內燃機與配件 , 2018(17): 32–34.

WANG Mi, ZHANG Xiaoxiao. Simulation research on ultrasonic shot peening of TC4 titanium alloy based on multi-shot model[J].Internal Combustion Engine & Parts, 2018(17):32–34.

相關鏈接
