GH4169合金（Ｉｎｃｏｎｅｌ 718 合金）是 20 世紀 60 年代發展的一種鎳鐵基高溫合金 ［1］ 。 該合金屬于 Ｎｉ?Ｃｒ?Ｆｅ 基沉淀硬化型變形高溫合金，長期使用溫度為253 ～650 ℃，短時使用溫度可達 800 ℃。 GH4169合金在650 ℃以下的強度高，具有良好的抗疲勞、抗輻射、抗氧化和耐蝕性，以及良好的加工性能、焊接性能和長期組織穩定性。 適于制作航空、航天、核能和石化工業中的渦輪盤、環件、葉片軸、緊固件和彈性元件、板材結構件、機匣等，主要產品有熱軋和鍛制棒材、冷拉棒、板帶材、環形件等 ［2］ 。

GH4169合金是以體心立方 γ″和面心立方 γ′為沉淀強化相的鎳基變形高溫合金，其中亞穩共格 γ″相是主要強化相，化學式為 Ni3Nb，γ′為輔助強化相，也是亞穩共格相，化學式為 Ni3Al，正交非共格 δ（Ni3Nb）相為 γ″相的平衡態穩定相 ［3］ 。 高溫合金的強化機制主要有固溶強化和沉淀強化兩類，GH4169合金的熱處理強化方式也主要由固溶處理和時效處理兩部分組成 ［4］ 。 對于 GH4169合金，δ 相的含量和形貌對合金的晶粒尺寸、力學性能有很大影響 ［1］ 。 熱處理工藝不同時，GH4169合金中相的體積分?jǐn)?shù)、晶粒形貌及錯配度等均不同，會直接影響合金的蠕變行為和力學性能 ［5］ 。 針對 GH4169合金不同性能要求，需要調整不同的熱處理工藝。 本文研究了固溶處理及時效處理對GH4169合金組織和硬度的影響，為 GH4169合金熱處理工藝的制定提供參考。

1、試驗材料和方法

試驗用 GH4169合金的化學成分如表 1 所示，符合 GB/T  14992—2005《高溫合金和金屬間化合物高溫材料的分類和牌號》要求。 固溶處理采用 GH4169合金熱軋帶材，時效處理采用 GH4169合金鍛坯。 其顯微組織如圖 1 所示，可見熱軋帶材的組織為纖維狀晶粒，晶粒細小且呈現出一定變形特征，而鍛坯晶粒組織較為粗大。

圖 １　ＧＨ４１６９ 合金的原始顯微組織（ａ）熱軋帶材；（ｂ）鍛坯

Ｆｉｇ． １　Ｏｒｉｇｉｎａｌ ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ｏｆ ｔｈｅ ＧＨ４１６９ ａｌｌｏｙ（ａ） ａｓ?ｒｏｌｌｅｄ ｓｈｅｅｔ； （ｂ） ｆｏｒｇｅｄ ｂｉｌｌｅｔ

用線切割加工成尺寸為 15mm×20mm×2mm的試樣，在電阻爐中進行固溶及時效處理。 固溶溫度分別為 900、950、1000、1050 和 1100 ℃，保溫時間分別為 15、30、45 和 60min，保溫結束后出爐并快速水冷至室溫。 對1050℃×0.5 ｈ 固溶處理的合金進行5 種不同的時效處理：①800℃×8h，空冷；②720℃×8h，空冷；③720℃×16 ｈ，空冷；④720℃×8h，爐冷 ＋620℃×8h，空冷；⑤620℃×8h，空冷。

熱處理后的試樣經樹脂冷鑲嵌后進行機械磨拋處理，根據 GB/T  13298—2015《金屬顯微組織檢驗方法》，通過化學法浸蝕處理后，在光學顯微鏡下觀察分析顯微組織，浸蝕劑為100 ｍＬ 鹽酸 ＋100 ｍＬ 無水乙醇 ＋5 ｇ氯化銅。 根據 GB/T  4340.1—2009《金屬材料維氏硬度　第 1 部分：試驗方法》，用數字維氏硬度計測量試樣的硬度，加載載荷 5kg，每個試樣測量 3 個點，取平均值。

2、試驗結果與分析

2.1　不同固溶工藝對組織的影響

圖 2 為 GH4169合金熱軋帶材經不同固溶工藝處理后的顯微組織。 可以看出，GH4169合金在低于1050 ℃固溶處理后的晶粒組織無明顯變化，在 1050 ℃固溶 30min 后開始出現細小的再結晶晶粒，隨固溶溫度的升高和固溶時間的增加，晶粒不斷長大粗化，在1100 ℃固溶15min 后就已出現了細小的再結晶晶粒，固溶 60min 后的晶粒顯著長大。

圖 ２　ＧＨ４１６９ 合金在不同固溶工藝下的顯微組織

Ｆｉｇ． ２　Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ｏｆ ｔｈｅ ＧＨ４１６９ ａｌｌｏｙ ｕｎｄｅｒ ｄｉｆｆｅｒｅｎｔ ｓｏｌｕｔｉｏｎ ｔｒｅａｔｍｅｎｔｓ

（ａ） ９００ ℃， １５ ｍｉｎ； （ｂ） ９００ ℃， ３０ ｍｉｎ； （ｃ） ９００ ℃， ６０ ｍｉｎ； （ｄ） １０００ ℃， １５ ｍｉｎ； （ｅ） １０００ ℃， ３０ ｍｉｎ； （ｆ） １０００ ℃， ６０ ｍｉｎ；（ｇ） １０５０ ℃， １５ ｍｉｎ； （ｈ）１０５０ ℃， ３０ ｍｉｎ； （ｉ）１０５０ ℃， ６０ ｍｉｎ； （ｊ） １１００ ℃， １５ ｍｉｎ； （ｋ） １１００ ℃， ３０ ｍｉｎ； （ｌ） １１００ ℃， ６０ ｍｉｎ

相關文獻報道，δ 相對晶粒長大有顯著阻礙作用 ［6?8］ ，GH4169合金δ相在 982 ～ 1037℃之間發生溶解，并在1020 ℃以上時可以完全溶解。 GH4169合金在低于δ相溶解溫度下固溶處理時，大量δ相的存在會抑制晶粒長大而使晶粒長大緩慢；在高于δ相完全溶解溫度以上固溶時，合金為單相奧氏體組織，晶粒隨溫度的升高快速長大 ［6?8］ 。 根據圖2 可知，GH4169合金熱軋帶材的晶粒組織發生明顯變化時存在一個臨界溫度，大致在1050 ℃附近，與文獻［7?8］報道的溫度基本一致，晶粒迅速長大的溫度正好超過了δ相完全溶解溫度，所以δ 相對晶粒長大的抑制作用就會消失，引起晶粒長大。

因此，為了獲得細小的晶粒組織，防止晶粒過分粗化，固溶溫度應低于1050 ℃，保溫時間不超過30min。

2.2　不同固溶工藝對硬度的影響

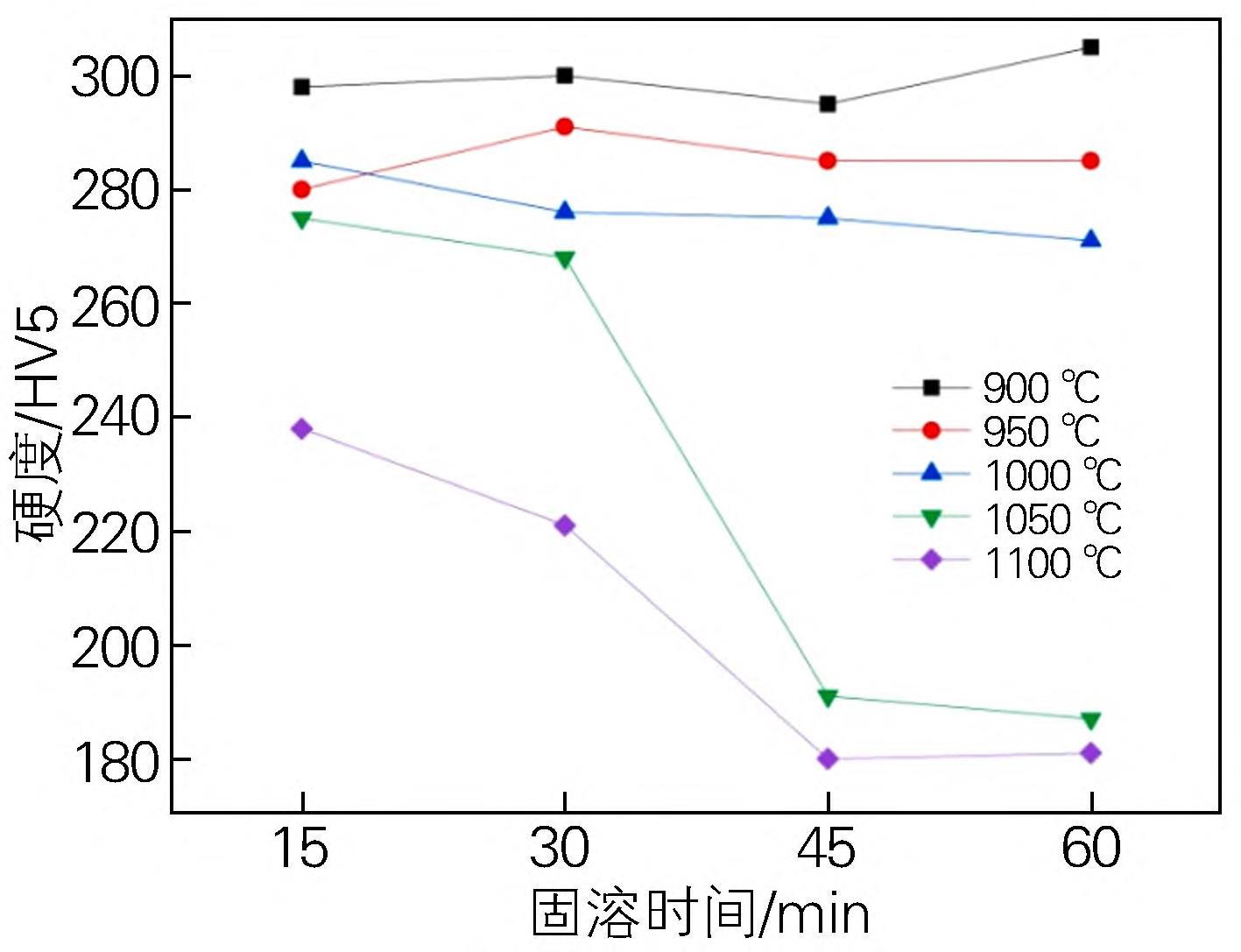

圖 3 為 GH4169合金熱軋帶材經不同固溶工藝處理后的硬度。 可以看出，GH4169合金固溶處理后的硬度變化與固溶溫度和固溶時間有較強的相關性。 在900 ～1000 ℃固溶時，隨著固溶溫度的升高，硬度略有降低，而固溶時間的增加對硬度幾乎無影響。 在1050 ℃固溶45min 時硬度迅速下降，固溶60min 時硬度略有降低。 在1100 ℃固溶時硬度明顯下降，而固溶時間的增加對硬度的影響與 1050 ℃固溶時相似。

圖 ３　ＧＨ４１６９ 合金在不同固溶工藝下的硬度

Ｆｉｇ． ３　Ｈａｒｄｎｅｓｓ ｏｆ ｔｈｅ ＧＨ４１６９ ａｌｌｏｙ ｕｎｄｅｒｄｉｆｆｅｒｅｎｔ ｓｏｌｕｔｉｏｎ ｔｒｅａｔｍｅｎｔｓ

2.3　不同時效工藝對組織的影響

圖 4 為 GH4169合金鍛坯經 1050℃×0.5 ｈ 固溶和不同工藝時效處理后的微觀組織，可以看出，經不同工藝時效處理后的顯微組織無顯著變化。

圖 ４　ＧＨ４１６９ 合金在不同時效工藝下的顯微組織

Ｆｉｇ． ４　Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ｏｆ ｔｈｅ ＧＨ４１６９ ａｌｌｏｙ ｕｎｄｅｒ ｄｉｆｆｅｒｅｎｔ ａｇｉｎｇ ｐｒｏｃｅｓｓｅｓ

2.4　不同時效工藝對硬度的影響

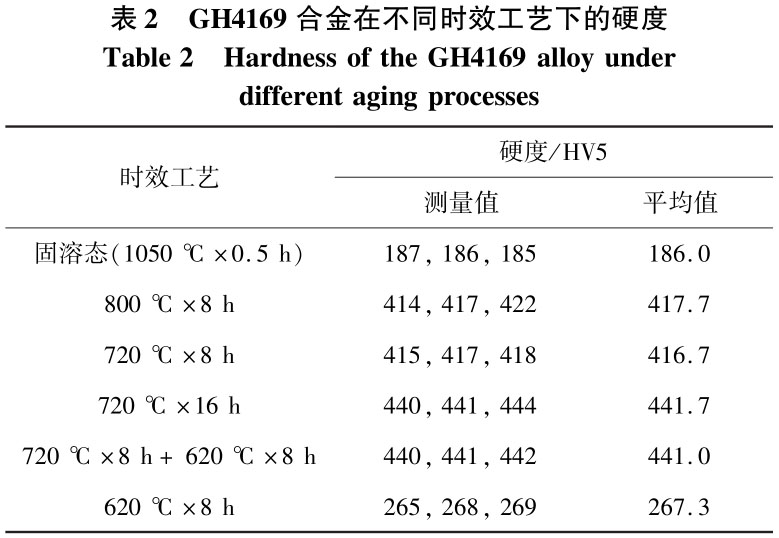

文獻［8］指出，強化相 γ′在 600 ～ 820℃析出，在840 ℃以上時發生溶解，而 γ″相在 595 ～870 ℃析出，在 870 ℃以上發生溶解，δ相在 780 ～ 980℃時析出。表 2 為不同時效工藝下 GH4169合金的硬度，可以看出，GH4169合金時效后的硬度較固溶后顯著升高，時效溫度和時效時間對硬度均有影響。 在800 和720 ℃時效8h后硬度較高，二者之間無明顯差別，說明合金在時效后均析出了強化相，但還不充分。 在 720 ℃時效16ｈ后硬度達到最大值，與720 ℃時效8h ＋620 ℃時效 8h 的硬度相近。 在 620℃時效 8h 后硬度明顯降低，說明此溫度下強化相析出很少。 由此說明，GH4169合金需要在720℃時效8h以上強化相才能夠充分析出。

3、結論

1） GH4169合金在 900 ～1000 ℃固溶時，不同固溶溫度和固溶時間下的晶粒組織均無明顯差異，硬度隨固溶溫度的增加有所降低，而固溶時間對硬度無明顯影響。 固溶溫度超過1050 ℃后，隨著固溶溫度的升高和固溶時間的增加，再結晶晶粒開始迅速長大，同時伴隨著硬度迅速降低。

2） 在 1050 ℃固溶 0.5 ｈ 后，時效溫度和時效時間對 GH4169合金的晶粒組織無顯著影響，但對強化相析出有顯著影響，表現為硬度的顯著差異。 合金在720 ℃時效 16 ｈ 后的硬度達到最高。

參考文獻：

［1］ 趙新寶， 谷月峰， 魯金濤， 等.GH4169合金的研究新進展［Ｊ］.稀有金屬材料與工程， 2015， 44（3）： 768?774．

Ｚｈａｏ Ｘｉｎｂａｏ， Ｇｕ Ｙｕｅｆｅｎｇ， Ｌｕ Ｊｉｎｔａｏ， ｅｔ ａｌ.Ｎｅｗ ｒｅｓｅａｒｃｈ ｄｅｖｅｌｏｐｍｅｎｔｏｆ ｓｕｐｅｒａｌｌｏｙ GH4169［ Ｊ］.Ｒａｒｅ Ｍｅｔａｌ Ｍａｔｅｒｉａｌｓ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ，2015， 44（3）： 768?774．

［2］ 中國金屬學會高溫材料分會.中國高溫合金手冊（上卷）［Ｍ］.北京： 中國標準出版社， 2012： 689．

［3］ 袁兆靜， 劉勁松， 張士宏.GH4169合金δ相的析出動力學研究［Ｊ］.沈陽理工大學學報， 2010， 29（2）： 23?26．

Ｙｕａｎ Ｚｈａｏｊｉｎｇ， Ｌｉｕ Ｊｉｎｓｏｎｇ， Ｚｈａｎｇ Ｓｈｉｈｏｎｇ.Ｒｅｓｅａｒｃｈ ｏｎ ｐｒｅｃｉｐｉｔａｔｉｏｎｋｉｎｅｔｉｃｓ ｏｆ δ?ｐｈａｓｅ ｉｎ GH4169ａｌｌｏｙ［Ｊ］.Ｊｏｕｒｎａｌ ｏｆ Ｓｈｅｎｙａｎｇ ＬｉｇｏｎｇＵｎｉｖｅｒｓｉｔｙ， 2010， 29（2）： 23?26．

［4］ 孔永華， 李　龍， 陳國勝， 等.不同熱處理工藝對 GH4169合金組織及性能的影響［Ｊ］.稀有金屬材料與工程， 2010， 39（Ｓ1）： 472?475．

Ｋｏｎｇ Ｙｏｎｇｈｕａ， Ｌｉ Ｌｏｎｇ， Ｃｈｅｎ Ｇｕｏｓｈｅｎｇ， ｅｔ ａｌ.Ｅｆｆｅｃｔ ｏｆ ｄｉｆｆｅｒｅｎｔ ｈｅａｔｔｒｅａｔｍｅｎｔｓ ｏｎ ｍｉｃｒｏｓｔｒｕｃｔｕｒｅｓ ａｎｄ ｐｒｏｐｅｒｔｉｅｓ ｏｆ GH4169ａｌｌｏｙ［Ｊ］.ＲａｒｅＭｅｔａｌ Ｍａｔｅｒｉａｌｓ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ， 2010， 39（Ｓ1）： 472?475．

［5］ 郭　華， 于勝文.GH4169合金時效處理相變問題分析［Ｊ］.鑄造技術， 2014， 35（5）： 939?941．

Ｇｕｏ Ｈｕａ， Ｙｕ Ｓｈｅｎｇｗｅｎ.Ａｎａｌｙｓｉｓ ｏｎ ｐｈａｓｅ ｔｒａｎｓｆｏｒｍａｔｉｏｎ ｄｕｒｉｎｇ ａｇｉｎｇｔｒｅａｔｍｅｎｔ ｏｆ GH4169ａｌｌｏｙ［Ｊ］.Ｆｏｕｎｄｒｙ Ｔｅｃｈｎｏｌｏｇｙ， 2014， 35（5）：939?941．

［6］ 孔永華， 胡華斌， 李東方， 等.熱連軋 GH4169合金的晶粒長大行為［Ｊ］.稀有金屬材料與工程， 2012， 41（5）： 877?880．

Ｋｏｎｇ Ｙｏｎｇｈｕａ， Ｈｕ Ｈｕａｂｉｎ， Ｌｉ Ｄｏｎｇｆａｎｇ， ｅｔ ａｌ.Ｓｔｕｄｙ ｏｎ ｇｒａｉｎ ｇｒｏｗｔｈｏｆ ｈｏｔ ｃｏｎｔｉｎｕｏｕｓ ｒｏｌｌｅｄ GH4169ｓｕｐｅｒａｌｌｏｙ［Ｊ］.Ｒａｒｅ Ｍｅｔａｌ Ｍａｔｅｒｉａｌｓａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ， 2012， 41（5）： 877?880．

［7］ 王　巖， 林　琳， 邵文柱， 等.固溶處理對 GH4169合金組織與性能的影響［Ｊ］.材料熱處理學報， 2007， 28（Ｓ1）： 176?179．

Ｗａｎｇ Ｙａｎ， Ｌｉｎ Ｌｉｎ， Ｓｈａｏ Ｗｅｎｚｈｕ， ｅｔ ａｌ.Ｅｆｆｅｃｔ ｏｆ ｓｏｌｉｄ?ｓｏｌｕｔｉｏｎ ｔｒｅａｔｍｅｎｔｏｎ ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ａｎｄ ｐｅｒｆｏｒｍａｎｃｅ ｏｆ GH4169ｓｕｐｅｒａｌｌｏｙ［Ｊ］.Ｔｒａｎｓａｃｔｉｏｎｓｏｆ Ｍａｔｅｒｉａｌｓ ａｎｄ Ｈｅａｔ Ｔｒｅａｔｍｅｎｔ， 2007， 28（Ｓ1）： 176?179．

［8］ 李榮之， 曹征寬， 歐紅燕， 等.固溶時效工藝對 GH4169高溫合金組織和性能的影響［Ｊ］.四川冶金， 2021， 43（4）： 34?37．

Ｌｉ Ｒｏｎｇｚｈｉ， Ｃａｏ Ｚｈｅｎｇｋｕａｎ， Ｏｕ Ｈｏｎｇｙａｎ， ｅｔ ａｌ.Ｅｆｆｅｃｔ ｏｆ ｓｏｌｕｔｉｏｎａｇｉｎｇ ｐｒｏｃｅｓｓ ｏｎ ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ａｎｄ ｐｒｏｐｅｒｔｉｅｓ ｏｆ GH4169ｓｕｐｅｒａｌｌｏｙ［Ｊ］.Ｓｉｃｈｕａｎ Ｍｅｔａｌｌｕｒｇｙ， 2021， 43（4）： 34?37．
